Плиты перекрытия

Применение, виды, размеры

Плиты перекрытия являются одними из самых востребованных стройматериалов. Их применяют при возведении разного типа зданий, от частных домов до многоквартирного комплекса. Популярность данного материала объясняется его высокими показателями прочности и простым производством. Ниже подробнее рассмотрим разновидность перекрытия по ГОСТ. За счёт применения таких плит ускоряется строительство

Плита перекрытия – это одна из разновидностей изделий из железобетона (ЖБИ). Они устанавливаются в роли разделительных стенок, а также из них делают потолок в одноэтажных постройках. Внешне это плоский блок, соблюдаются строгие геометрические параметры, обладает обширным спектром положительных характеристик в эксплуатации.

Изготавливать плиты начали в 20 веке. С момента начала их эксплуатации технология претерпела лишь незначительные изменения, но также за многие годы использования плиты перекрытия зарекомендовали себя как качественный, но в то же время простой в работе материал. Главным плюсом такого типа ЖБИ является выполнение объёмных работ.

Изготовление

Состав ЖБИ содержит бетон и арматурные обвязки. Независимо от способа изготовки — все плиты обязаны соблюдать стандарты габаритов и прочности. В данной ситуации говорить о ГОСТ 26434-2015, регламентирующим для ЖБ изделий данного вида основные требования. Во время изготовления также требуется соблюдение ГОСТ 21779 (геометрическая точность габаритов), ГОСТ 13015 (качество бетонных поверхностей) и нормативные документы СП 112.13330.2011 и СНиП 21.01–97 (огнестойкость строительных материалов).



Устойчивость плит и натяжка арматуры

Особенностью бетонной смеси является высокая устойчивость сжатия, однако при межэтажном перекрытии необходимо сохранять устойчивость при изломе. Для увеличения прочности, арматуру в них укладывают так, чтобы было обеспечено сопротивление изгибу. Арматура заранее растягивается, но после того как бетон застыл арматура освобождается.

Есть 4 варианта, как произвести натяжение арматуры:

• физико-химический;
• электротермический;
• электромеханический;
• механический.

Физико-химическая обработка делается при помощи самонапряжении всей конструкции при помощи расширения цемента. Второй способ осуществляется разогрев арматуры электрическим током. В варианте с механическим натяжением используются – домкраты. Четвёртый способ натяжения это комбинация электротермических и механических манипуляций.

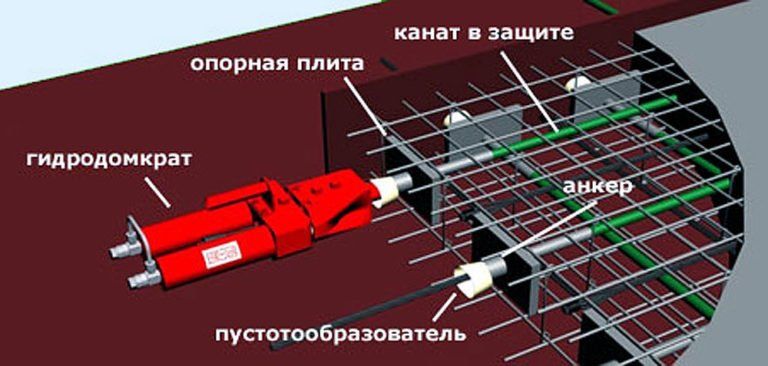

Натяжка арматур гидродомкратом

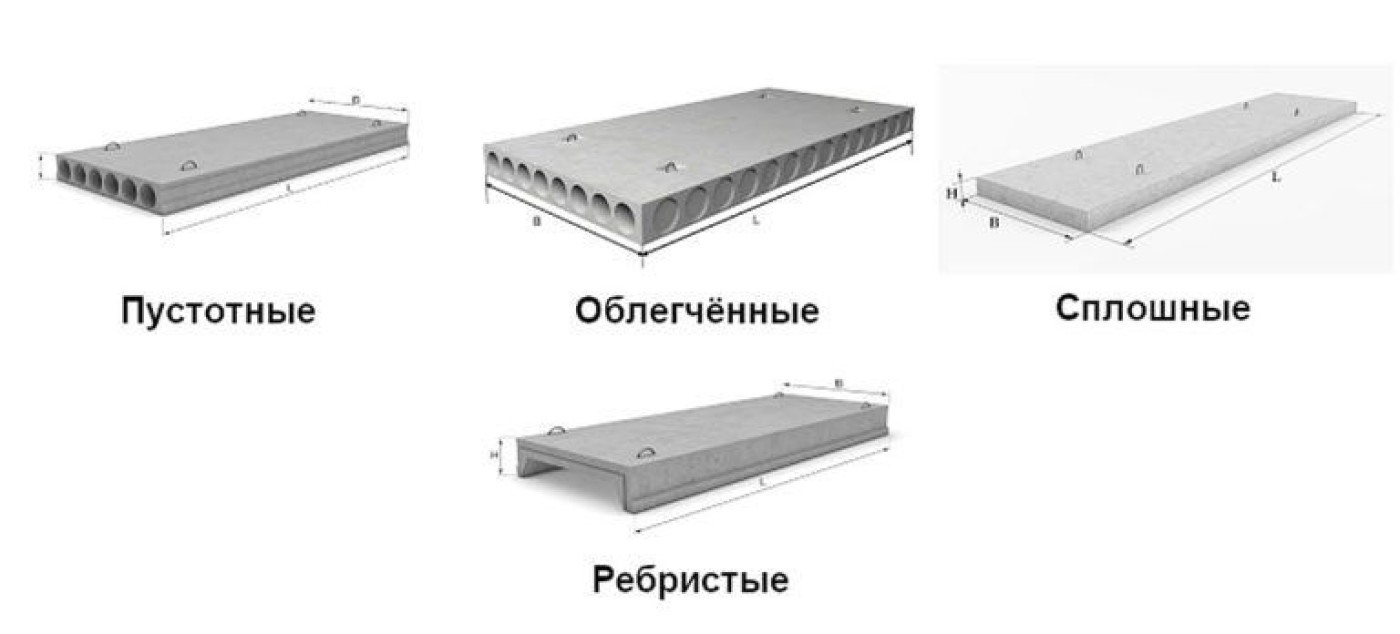

Классификация

Строение ЖБИ плит имеет 3 разновидности:

• Многопустотная.
• Ребристая.
• Сплошная.

Каждый вид плит предназначен для разных областей применения

Также присутствуют отличия габаритами и максимальной прочностью.

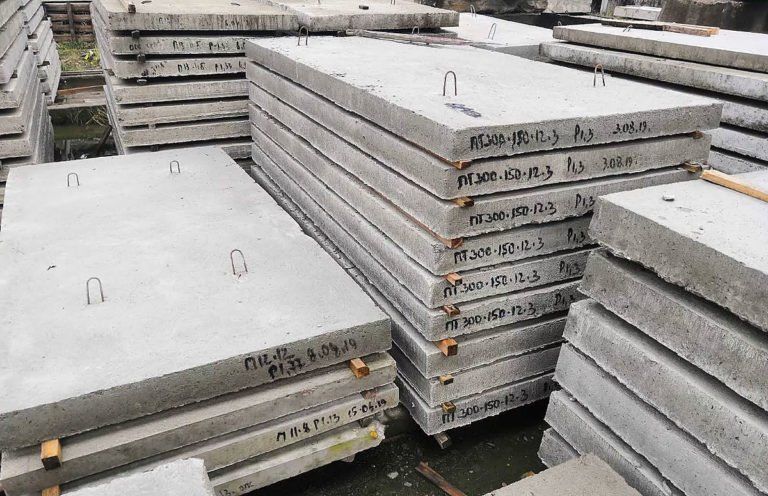

Сплошные

Имеют маркировку «П». Бетонная смесь заливается в формы, где ранее разместили арматурные обвязки. Далее смесь уплотняют при помощи вибрационных установок. Эта процедура необходима для повышения прочности. Далее каркас устанавливается с расчётом на укладку с 2, 3, 4 опорной стороны. Количество опорных сторон зависит от условий использования.

Из-за то, что у сплошной плиты повышенный вес она не так часто используется

Среди важных плюсов эксплуатации сплошных плит считают высокую прочность изделия. В зависимости от различных условий показатель колеблется в рамках 300–4000 кг/м². Это помогает в подборе определённого варианта в конкретных случаях, а также положительно скажется при планировке бюджета стройки.

Многопустотные

Отличие у сплошных плит от многопустотных в технике их производства. Главное отличие многопустотных плит в то, что у них в структуре присутствуют специальные пустоты. Благодаря этому значительно снижается вес, но сохраняются показатели устойчивости.

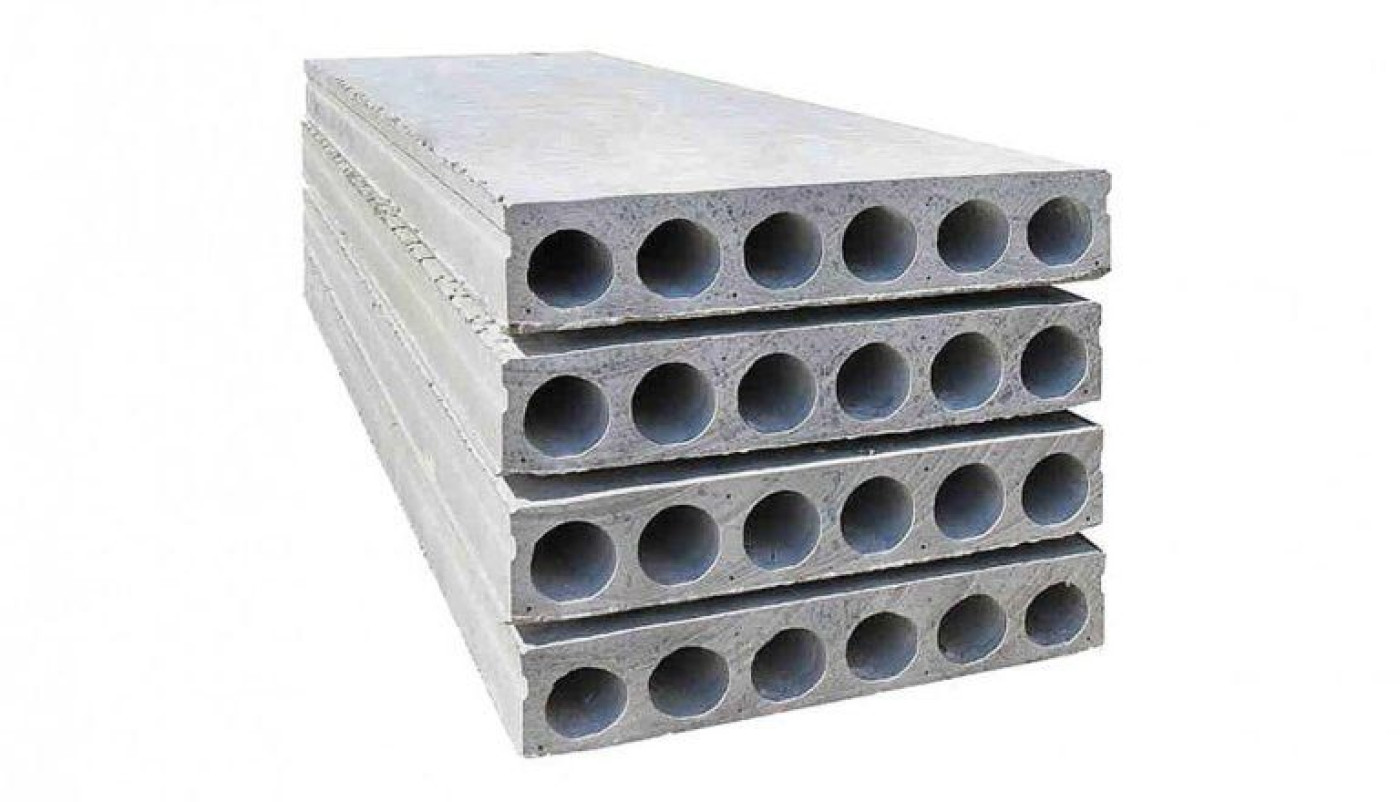

Многопустотная ЖБ плита имеет отличие в диаметре и форме отверстий

Из-за наличия в такого вида плите воздуха в небольших объёмах, снижается качество теплопроводности. Также это препятствует распространению различных звуков и шумов.

Существуют деления по категориям. Отличия в технологиях изготовления.

• ПК – разновидность пустотных плит перекрытия. Производятся при помощи заливки бетоном в опалубку со смонтированной в ней обрешёткой из металла. Перед началом заливки внутри армирующей конструкции укладывают трубы из специально предназначенного для этого материала. Когда смесь застынет её вынимают, в результате этого и происходят пустоты необходимого размера.
• ПБ – является современной разновидностью плит с пустотами. Её создают высокотехнологическим оборудованием. В ходе изготовления создаётся шаблон определённой толщины и ширины. Длина заготовки уже определяется в следующем шаге и сразу нарезается. Производство выполняется точно и быстро, но из-за ограничений связанных с конструкцией, устанавливать такие плиты допускается строго с упоров с двух сторон.

Есть и облегчённый вариант. Они маркируются ПНО, 1,6ПБ и 3,1ПБ. У них уменьшенный вес без потери показателей прочности. Благодаря этому данный материал хороший вариант подходит для одноэтажных построек.

Также изделия из бетона имеют лучшую стойкость при пожаре чем деревянные перекрытия из балок.

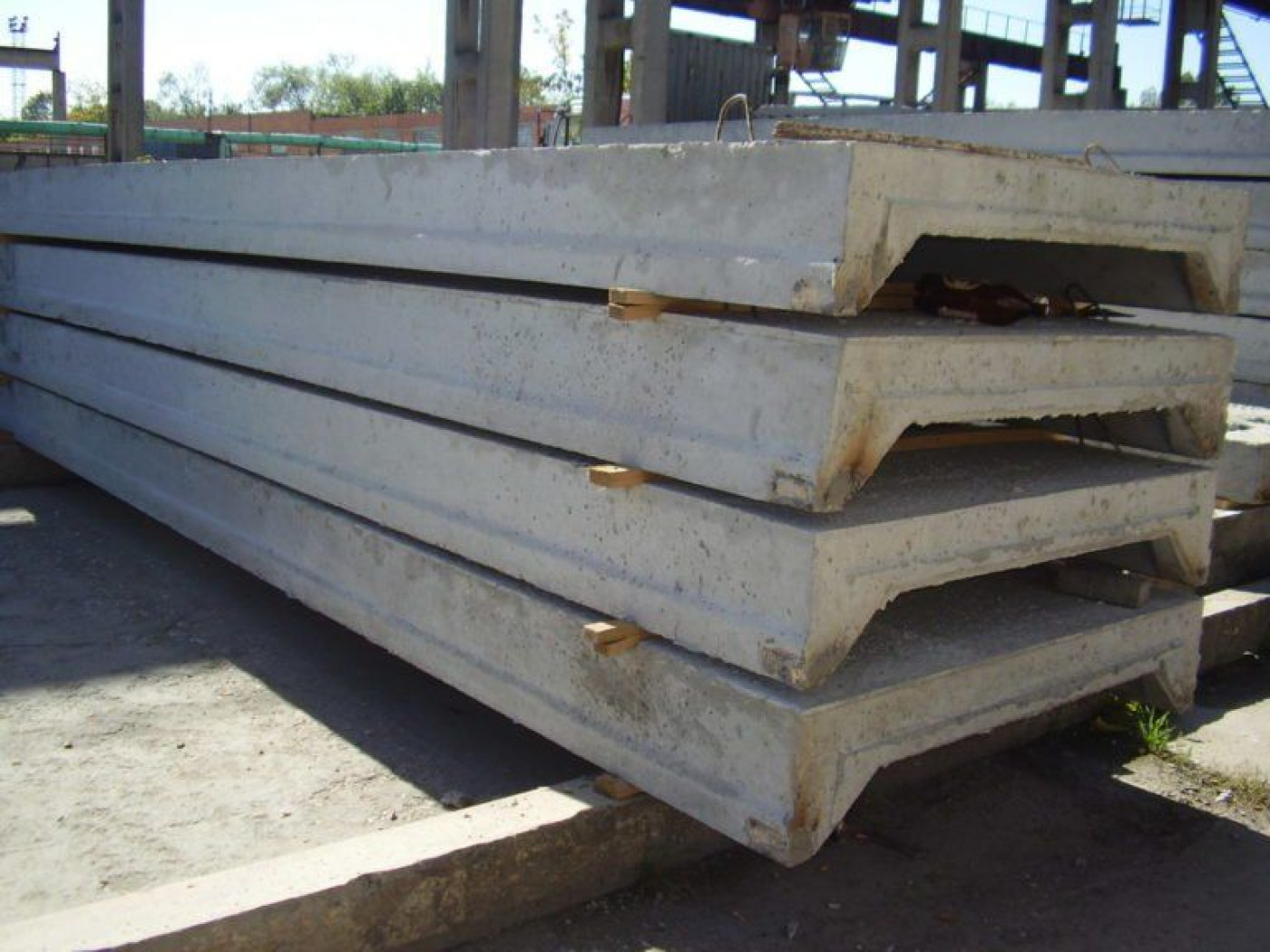

Ребристые

Данный вид имеет отличие от выше перечисленных присутствием рёбер жёсткости. Это помогает снизить общий вес, но к этому добавляется усиленная прочность. Чаще всего используется при создании строительных объектов промышленности и многоэтажных построек. В одноэтажных зданиях подобные плиты не применяют.

Габариты плит перекрытия

Габариты итогового изделия имеют ограничения, которые непосредственно зависят от выбранного технологического решения, использованных во время создания плиты.

Существует несколько категорий пустотных плит:

• ПКТ — с тремя сторонами.
• ПК — двусторонняя опора.
• ПКК — с четырьмя сторонами.

Помимо того сама конструкция имеет отличия при изготовлении:

• НВ — арматурный каркас располагается в один ряд.
• ПБ — создаются без опалубки. Благодаря гладкости подходят для использования в качестве межэтажных перекрытий.
• НВК — расположенная в 2 ряда толстая арматура.

Ниже представлены такие характеристики как вес и размеры:

Маркировка	Длина (L), мм	Ширина (B), мм	Высота (H), мм	Масса, т
ПК 15-12-8	1480	1190	220	0.539
ПК 16-12-8	1580	1190	220	0.576
ПК 17-12-8	1680	1190	220	0.612
ПК 18-12-8	1780	1190	220	0.648
ПК 19-12-8	1880	1190	220	0.685
ПК 20-12-8	1980	1190	220	0.721
ПК 21-12-8	2080	1190	220	0.758
ПК 22-12-8	2180	1190	220	0.794
ПК 23-12-8	2280	1190	220	0.831
ПК 24-12-8	2380	1190	220	0.867

Кроме того имеются плиты маркировки типа ПГ. Их особенность это ширина 260 мм, а также «грушевидная» форма пустотелых каналов.

Также имеется различие по ширине и длине плит.

• 1ПК-3ПК создаются с шириной 1000–3600 мм, при длине в диапазоне 2400–7500 мм.
• 5ПК и ПГ изготавливаются в 3-х видах 1000/6000 мм, 1200/9000 и 1500/12000 мм.
• 6ПК изготавливаются только с длинной 6000 мм.
• 7ПК плиты создаются со следующими габаритами: ширина от 1000 до 1800 мм и длина от 3600 до 6300 мм.

Использование ЖБИ с облегчёнными показателями веса и уменьшенным объёмом существенно экономят растраты на приобретении и транспортировке. Учитывая данные факторы становиться заметно, что такая разновидность плит являются достаточно востребованными.

Габариты облегчённых плит:
Марка	Вес 1	Штук на	Длина (L),	Ширина (B),	Высота (H),	Объём,	Нагрузка,
	шт, т	1 а/м	мм	мм	мм	м3	кгс/м2
1. Ширина 0,64 м
ПНО 21-6,4-8	0.31	64	2080	640	160	0.124	800
ПНО 22-6,4-8	0.32	62	2180	640	160	0.128	800
ПНО 23-6,4-8	0.34	58	2280	640	160	0.136	800
ПНО 24-6,4-8	0.35	57	2380	640	160	0.14	800
ПНО 25-6,4-8	0.36	55	2480	640	160	0.144	800
ПНО 26-6,4-8	0.38	52	2580	640	160	0.152	800
ПНО 27-6,4-8	0.4	50	2680	640	160	0.16	800

Ребристые плиты имеют следующие параметры: длина 2000-12000 мм, ширина 1000-1800 мм.

Ниже продемонстрированы подробные параметры:

Марка	Размер, мм			Масса, кг
	Длина (L)	Ширина (B)	Высота (H)
ПРТм-1	1170	390	90	65
ПРТм-2	1370	390	90	76
ПРТм-3	1570	390	90	87
ПРТм-4	1770	390	90	100
ПРТм-5	1970	390	120	128
ПРТм-6	2170	390	120	141
ПРТм-7	2370	390	120	154
ПРТм-8	2570	390	120	167
ПРТм-9	2770	390	120	180

Благодаря общинным типам изделий обеспечивается вариативное использование. Также это облегчает строительные работы.

Маркировка

Чтобы упростить выбор материала для каждой определённой задачи, производители плит используют общепринятую маркировку. Чтобы упростить понимание расшифровок приведём пример на плите ПК 57-10-8 АтV-1.

• ПК – означает, что это многопустотная плита, имеющая круглые отверстия. Это значит соотношение диаметра пустот к толщине изделия равное 159/220 мм;
• 57 – длина в дециметрах;
• 10 – ширина в дециметрах;
• 8 – соответствие изделия расчётной нагрузке 800 кг/см²;

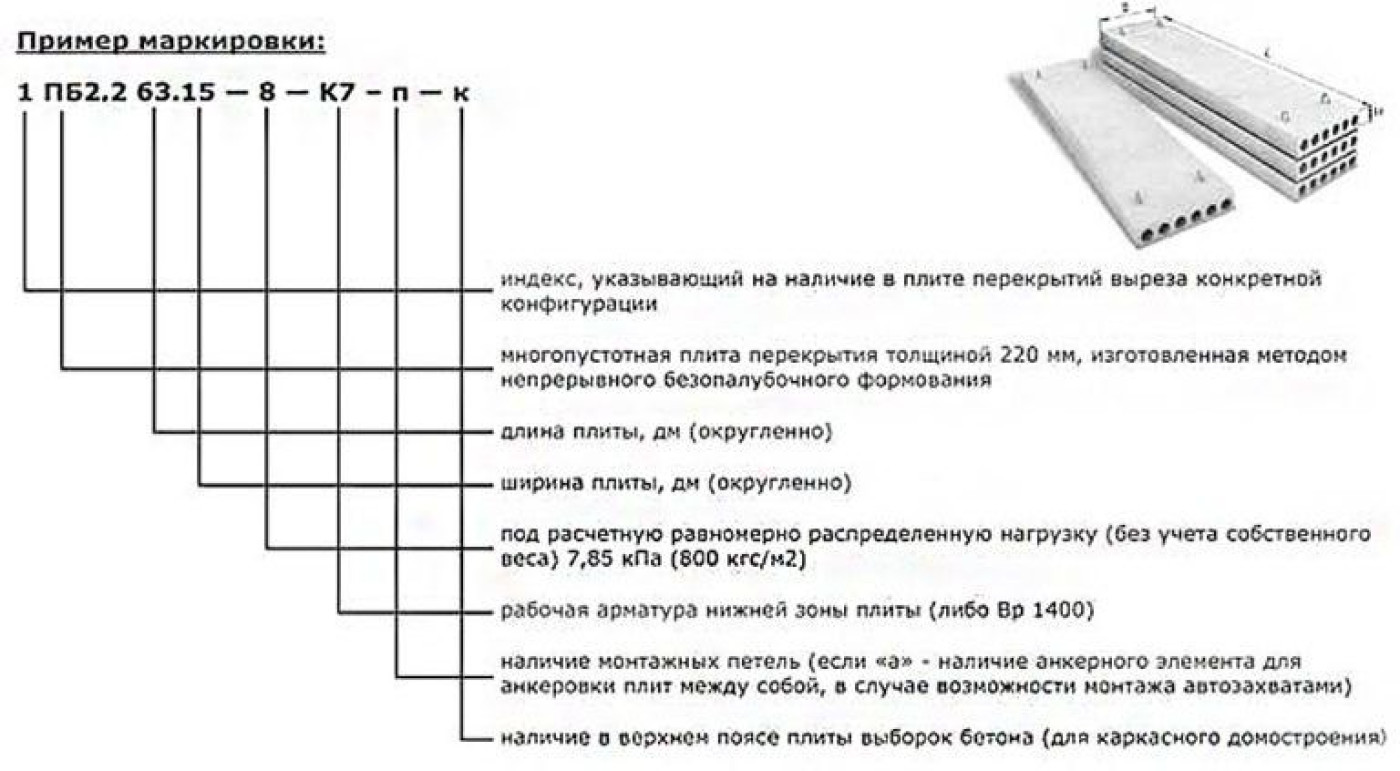

Расшифровка маркировки плит перекрытия

На ребристые плиты добавляют маркировку типа ПГ, ПР, ПРТ и др. Например:
ПРТм-12 — здесь ПРТм — серия, а 12 — типоразмер.

Данная маркировка не имеет данные о габаритах. Их нужно уточнять в справочнике.

На сплошных плитах добавляют маркирование, начинающееся с П, ПТС и др. В частности:
Маркировку типа 4П 30.66-6л можно расшифровать как:

4П — тип, 30 — длина в дециметрах, 66 — ширина в дц, 6 — нагрузка, л — лёгкий (качество бетона).

По своему усмотрению, различные компании самостоятельно наносят прочие сведения – тип бетона, наличие пустот.

Специфика при транспортировках, хранении и использовании

Соблюдая все технологические нормы во время изготовления, ЖБ плиты будут соответствовать всем характеристикам изделия высокой механической прочности. Но несмотря на это, необходимо соблюдать важные правила при монтажных работах, складировании, транспортировке. Это сохранит первоначальное состояние железобетонных плит

Правила перевозки и хранения прописаны в ГОСТ 13015-2012.

Хранение

Также важным аспектом является хранение плит с соблюдением всех условий. Из-за того, что в бетоне присутствуют поры он способен впитывать влагу. Главная угроза в такой ситуации это перепады температуры (опускание ниже и поднимание выше 0). Это может привести к нарушению структуры целостности плит.

• При хранении на складе, плиты необходимо накрывать для защиты от влаги.
• Для продолжительного хранения, рекомендовано хранить штабелями без превышения высоты 2,5 метра. Это ослабит давление на нижнюю часть и сохранит её целостность.
• Так же как и при перевозках, чтобы равномерно распределить нагрузку необходимо пользоваться подкладками из бруса. Это поможет снизить нагрузку и предотвратить образование трещин.

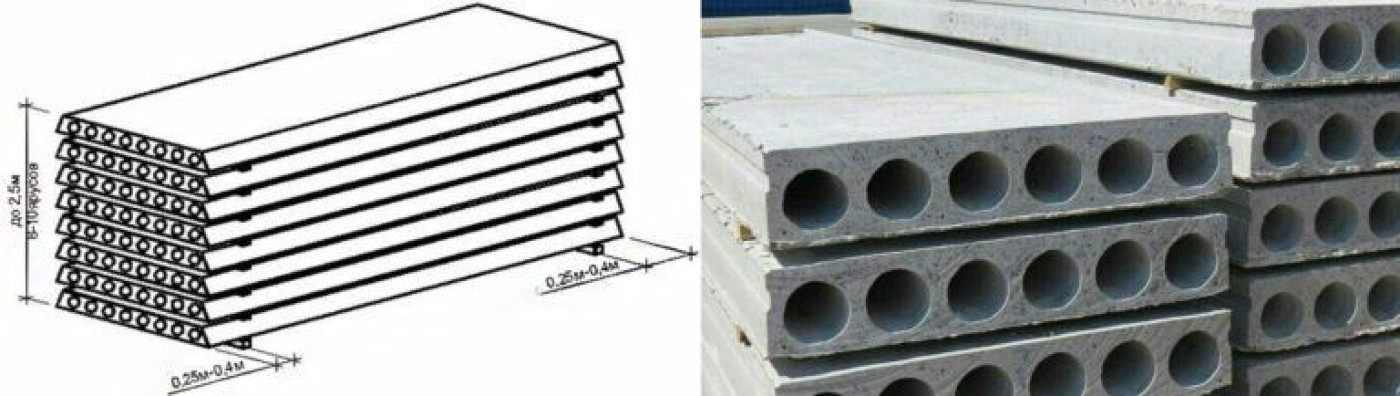

  Условия, которые необходимо соблюдать при складировании и хранении плит

• Поверхность необходимо чтобы была максимально горизонтальная, если есть необходимость то выровнять поверхность.
• Брус, который используют как подкладку должен быть одинаковый. Это необходимо для избегания появления трещин.

Учитывая все факторы, ЖБ плиты перекрытия являются стройматериалом, который проверен годами. Если придерживаться всех правил по перевозке и монтажных работ может хранить первоначальную прочность многие годы.
