ФБС блоки фундаментные

Сферы применения ФБС

Фундаментные блоки могут использоваться для обустройства фундамента практически любой постройки. Основными областями их применения являются:

• жилые дома и коттеджи;
• промышленные здания;
• общественные и административные постройки;
• сооружения и объекты инфраструктуры;
• мосты и тоннели.

ФБС представляют собой более дешевый вариант для капитального строительства по сравнению с монолитным фундаментом. Данный тип фундамента быстро монтируется, по сравнению с монолитными блоками не требует применения тяжелой строительной техники, что делает его более легким в монтаже.

Выбор типа фундаментных блоков зависит от предназначения и задач, которые предстоит решить. Например, строительные блоки ФБС сплошные предназначены для возведения фундаментов, как правило для домов сталинской застройки. Они имеют небольшие размеры и простую монтажную конструкцию. Перед применением этого типа блоков необходимо произвести профилирование грунта, поскольку при монтаже их можно смешивать с грунтом, что обеспечивает более надежную фиксацию.

Фундаментные блоки ФБП - пустотные - применяются для возведения фундамента дома с современной архитектурной формой. Сплошные блоки здесь не подходят, так как их невозможно использовать для формирования изгибов. Но и эти блоки обязательно подлежат профилированию.

Фундаментные блоки ФБВ имеют форму сплошного блока, в котором имеется вырез для укладки перемычек или прокладки коммуникаций под потолком технического подполья или подвала. Применяются для устройства фундамента любой сложности и формы.

Маркировка фундаментных блоков

Особенности конструктива фундаментных блоков

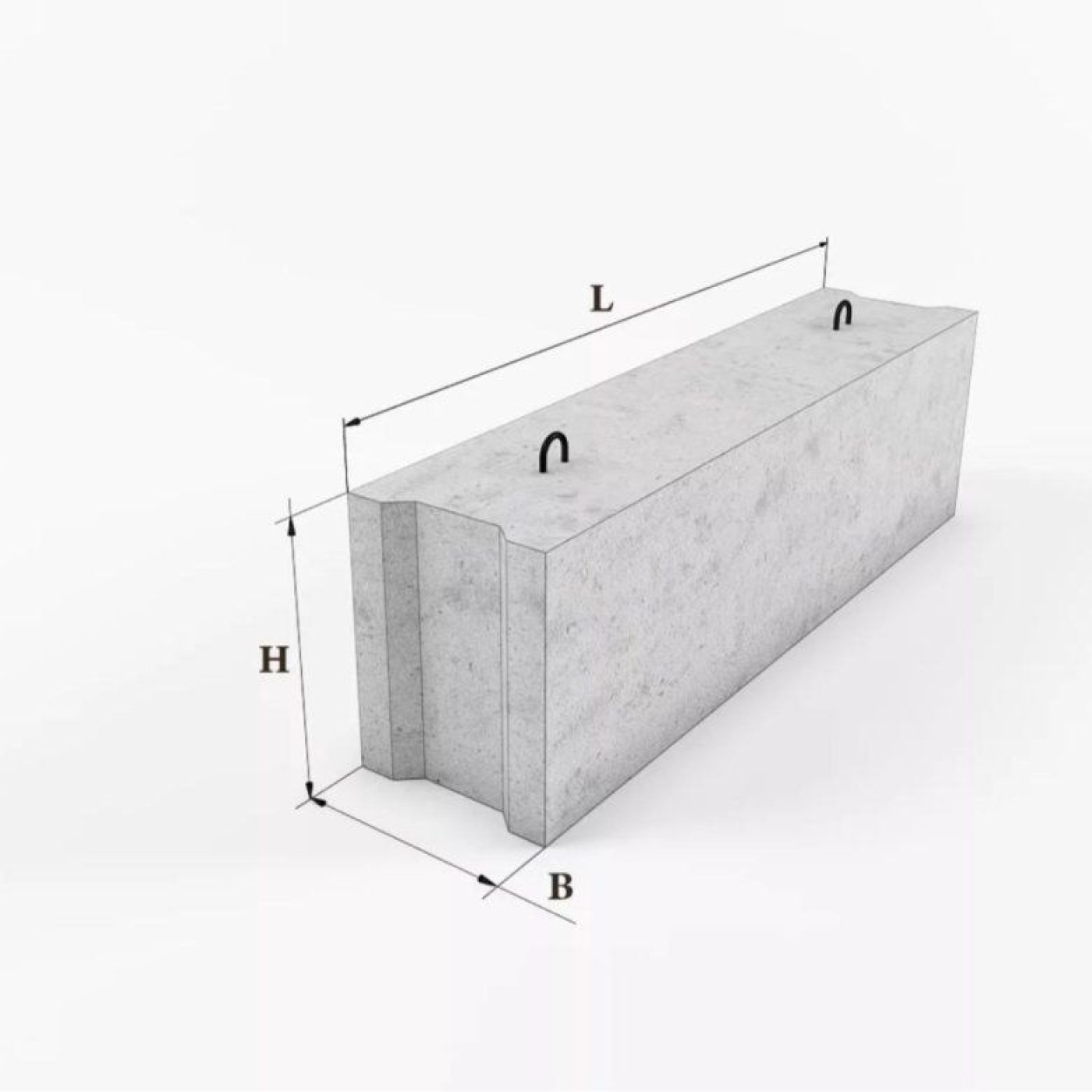

Внешне фундаментные блоки представляют собой прямоугольный параллелепипед, имеющий специальные фигурные выемки в торцах. Они необходимы для соединения блоков между собой после их установки. Также на плоскости верхней стороны фундаментных блоков устанавливаются монтажные петли из горячекатанной арматуры диаметром 12 мм, которые служат для зацепа фундаментных блоков при их перемещении.

Высота фундаментных блоков при монтаже должна соответствовать проекту строительства. Нельзя делать их больше или меньше, чем требуется. Также необходимо иметь в виду, что при монтаже необходимо проверять уровень блоков, а при необходимости делать дополнительные настилы.

Вид фундаментных блоков

Бетонные блоки - универсальный строительный материал, который широко применяется при строительстве зданий. Они прочны, не подвержены гниению и просты в сборке. Благодаря своему небольшому весу и доступной цене, бетонные блоки являются популярным строительным материалом для области строительства.

Для получения максимальной прочности характерной для бетона М200 можно использовать для суровых условий М150, а для стандартных - М100. ФБС могут быть как неармированными, так и армированными (железобетонными). Последние наиболее распространёны благодаря улучшенным прочностным характеристикам. Для их изготовления используется арматура из стали марок А1 или А111.

Особенности производства ФБС

При производстве ФБС в первую очередь обращают внимание на геометрические размеры изделия. Для того чтобы обеспечить равномерное распределение смеси по форме, после заливки делают уплотнение с помощью глубинных вибраторов. Для образования бетонных изделий применяют такой процесс как пропаривание, благодаря которому бетон набирает 70% своей прочности в течение суток, вместо стандартных нескольких недель. Однако этот процесс не влияет на качество получаемых изделий.

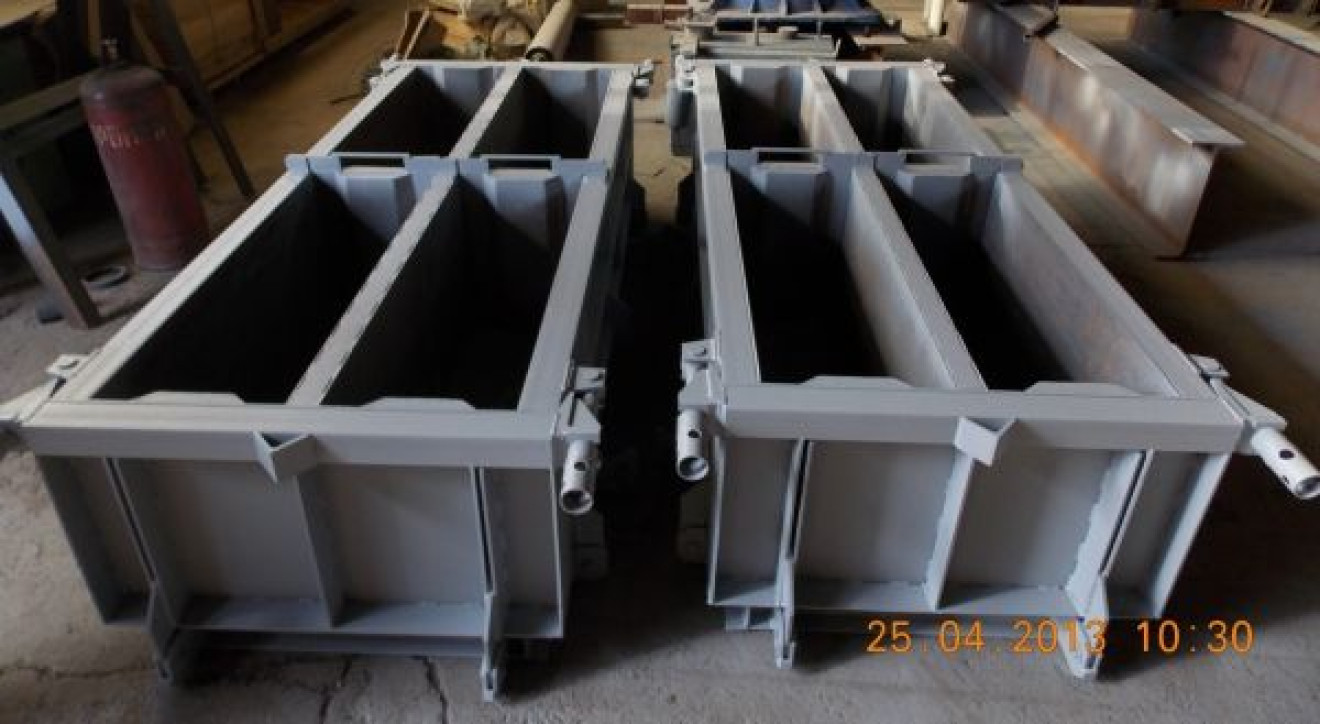

Форма для производства фбс

Области применения фундаментных блоков

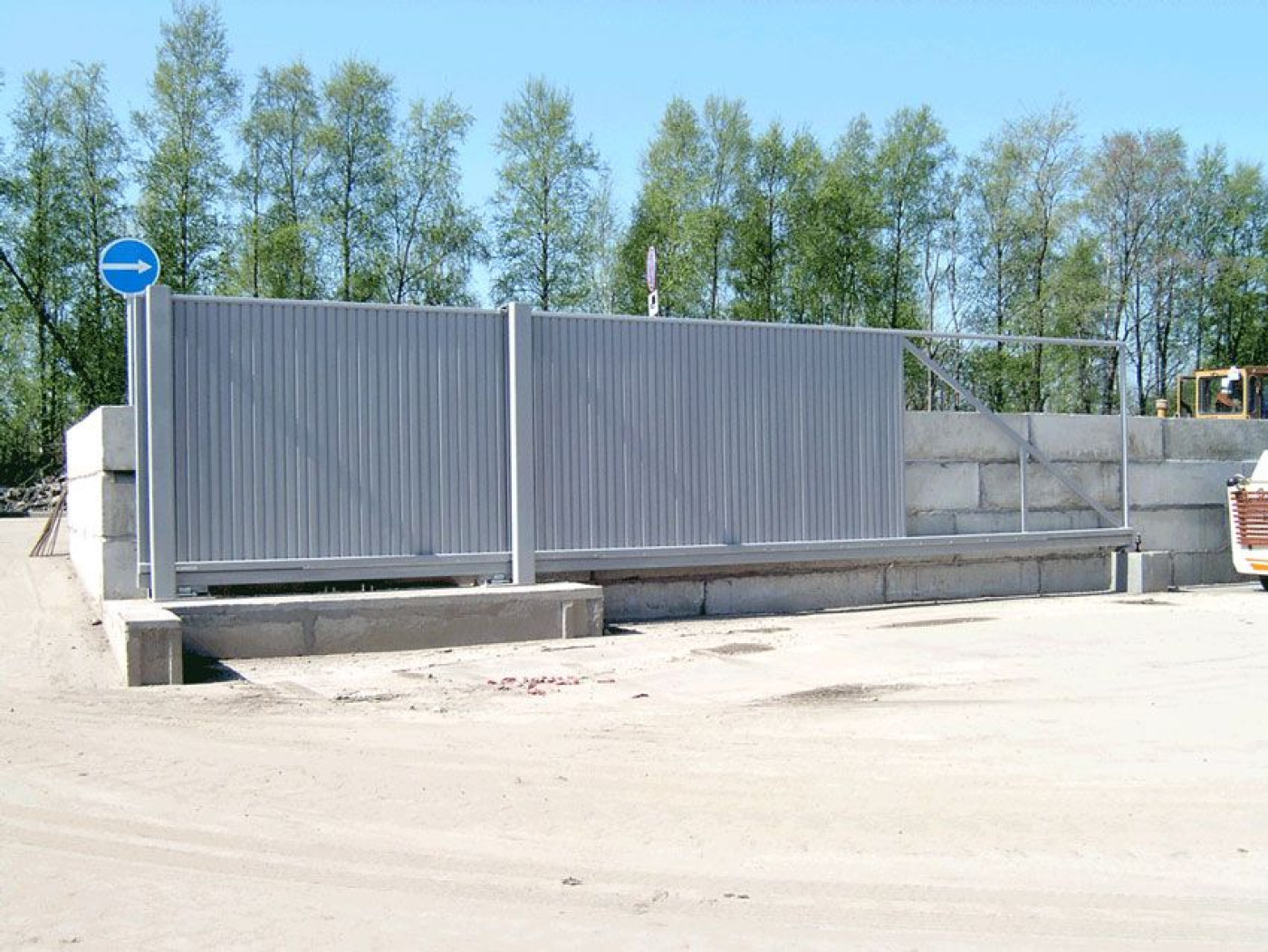

Фундаментные блоки используются в основном для возведения фундамента. Они подходят для любого типа грунта, но рекомендуется проверить уровень влаги в почве. У ФБС нет необходимости в опалубке, а прочность гарантируется за счет вибрирования и пропаривания бетона. Кроме того, блоки можно использовать для строительства ограждений, если установить легкие модели.

Разновидности ФБС

Вес фундаментных блоков ФБС зависит от вида бетона, из которого они изготовлены. В производстве чаще всего используются тяжелый бетон с плотностью 2400 кг/м3, силикатный бетон 2000 кг/м3 и легкий керамзитовый бетон плотностью 1800 кг/м3.

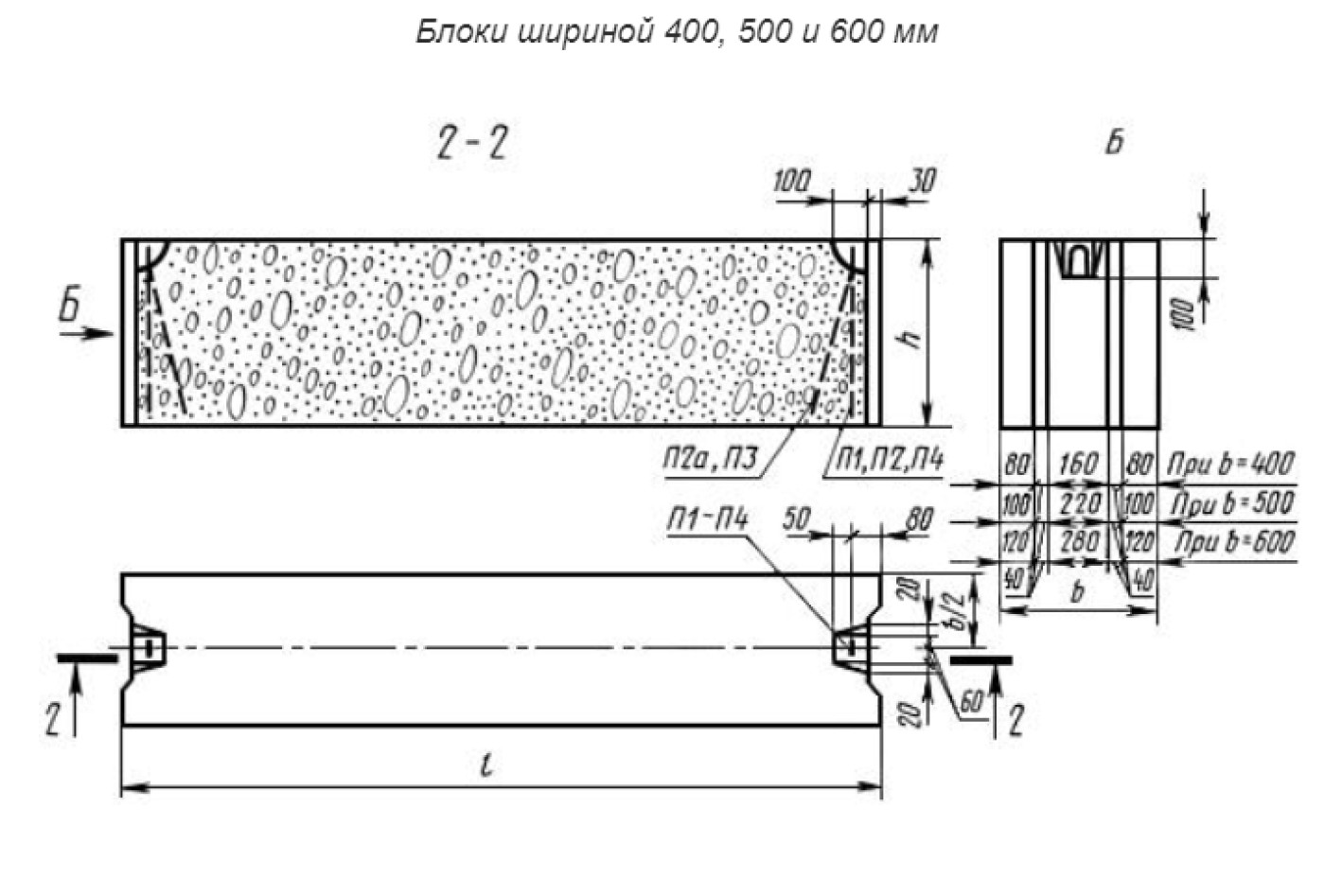

Размеры фундаментных блоков ФБС определяются по ГОСТ 13579-78. Они могут иметь разные габариты: ширина 300, 400, 500 или 600 мм, высота 280 или 580 мм, длина 1180 или 2380 мм. Обратите внимание: блоки высотой 280 мм относятся к доборным элементам, которые применяют для устройства отверстий под коммуникации или продухи.

ГОСТ 13579-78 детально определяет размеры фундаментных блоков ФБС. Отклонение по длине составляет ±13 мм, по ширине и высоте – ±8 мм, по вырезам – ±15 мм. Возможен выпуск доборных изделий длиной 780 мм. В таблицах документа указаны марки и характеристики блоков из тяжелого, керамзитобетона и плотного силикатного бетона. Вес одного элемента может быть от 380 до 1960 кг в зависимости от плотности и размеров.

По ГОСТ 13579-78, поверхность бетонных блоков может иметь различные типы обработки. Это может быть:

• А3 - поверхность, предназначенная для покраски;
• А5 - поверхность, предназначенная для укладки керамической плитки;
• А6 - неотделываемая лицевая поверхность;
• А7 - нелицевая поверхность, которая не видна на первый взгляд в процессе эксплуатации.

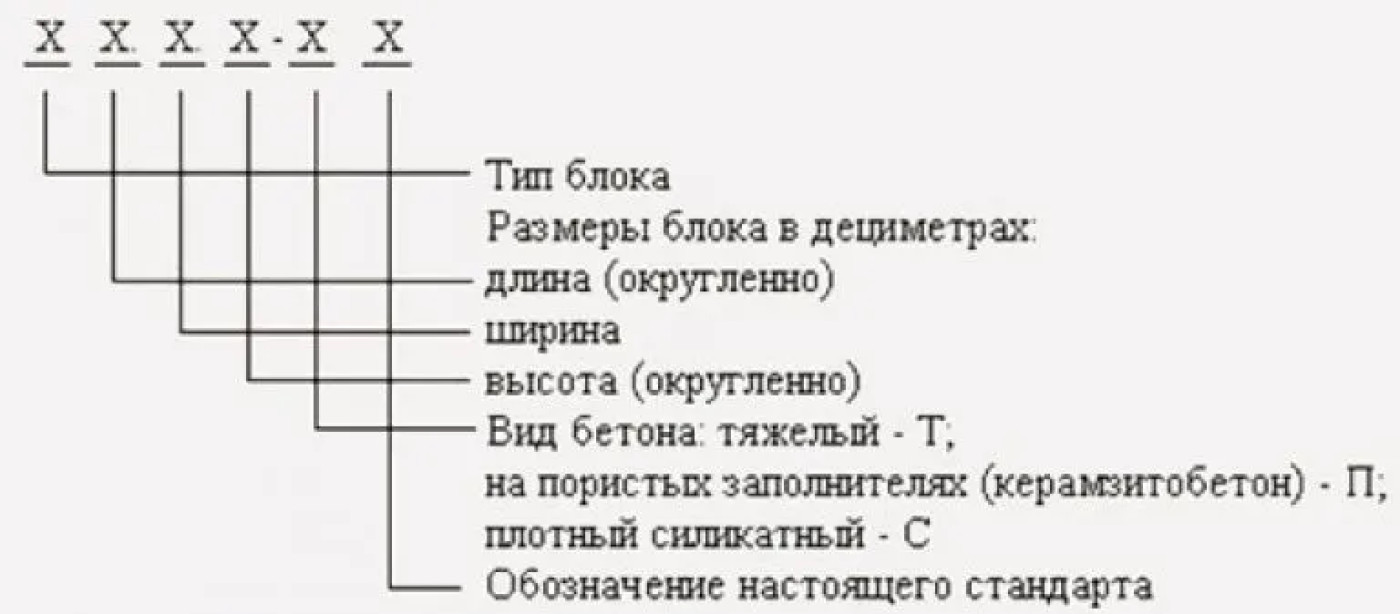

Маркировка фундаментных блоков

Все сплошные фундаментные блоки ФБС имеют специальную маркировку. Вид этой маркировки представляет следующее обозначение: AL.B.H-X, где:

• A – тип блока (сплошной, пустотный или с вырезом).
• L – длина в дециметрах.
• B – ширина в дециметрах.
• H – высота в дециметрах.
• X – тип бетона, используемый при производстве.

Расшифровка маркировки ФБС

Обозначение длины и ширины фундаментных блоков округляется до дециметров. Например, маркировку ФБС24.3.6-Т можно расшифровать следующим образом:

• ФБС – это сплошной тип фундаментного блока;
• 24 – это длина в дециметрах (2380 мм);
• 3 – это ширина в дециметрах;
• 6 – это высота в дециметрах (580 мм);
• Т – это показатель типа бетона, использованном при производстве блока (тяжелый бетон).

Если же в производстве использовался легкий керамзитовый бетон, то вместо буквы Т в конце будет стоять Л или П, а если силикатный бетон – С.

Преимущества фундаментных блоков

Изготовленные поГОСТу фундаментные блоки ФБС имеют несколько плюсов:

Изготовленные по ГОСТу фундаментные блоки ФБС предоставляют нам множество преимуществ:

• они могут противостоять агрессивным внешним условиям;
• благодаря ним можно противостоять механическим воздействиям;
• их монтаж происходит быстро и экономно;
• можно делить на них нагрузку равномерно и безопасно;
• они долговечны.

Расчет количества ФБС

Для расчета количества блоков первым делом нужно произвести расчет ленточного фундамента. Для этого производится суммирование всех нагрузок, которые фундамент придется выдерживать и передавать на грунт. В зависимости от суммы нагрузок рассчитывается объем фундамента, необходимый для строительства объекта.

• Собираем информацию о нагрузках от вышележащих конструкций.
• Вычисляем несущую способность фундамента.
• Определяем объем фундамента, необходимый для выбранного объекта.
• Рассчитываем количество ФБС.

После произведения вышеуказанных действий можно приступать к вычислению необходимого количества ФБС. Для этого нужно вычислить площадь фундамента, согласно проектным решениям, а также рассчитать желаемое количество блоков, исходя из плотности проектируемого грунта.

Важные моменты монтажа ФБС

При выборе для строительства фундамента блоков, необходимо помнить, что они не имеют общего с монолитными конструкциями. В них присутствуют вертикальные и горизонтальные швы, благодаря которым понижается прочность фундамента.

Для исключения влияния швов на крепость строения, перед установкой ФБС в выделенной траншее обустраивается армированный монолитный бетонный слой. Он поддерживает давление грунта, не давая ему проникнуть в блоки. В случае с подвалом или цокольным этажом такого рода слой необходимо строить после каждых двух рядов.

Чтобы дополнительно понять важность монтажа ФБС, рекомендуется ознакомиться со следующими дополнительными материалами:

Порядок укладки бетонных блоков ФБС

В случае с сухими песчаниками монтаж можно проводить прямо на грунт. В других ситуациях перед укладкой необходимо устроить песчаную подушку, которая займет роль выравнивающего слоя. Для укладки ФБС достаточно толщины подсыпки в 15 см.

Схема фундамента из ФБС

При укладке бетонных блоков нельзя приступать при наличии снега или воды на основании. Для укладки фундаментных бетонных блоков ФБС в первую очередь проводится их предварительная очистка и смачивание водой. Затем ставят элементы в углах и точках примыкания к периметру здания. Для проверки совпадения уровня поверхности блоков используется нивелир. Наконец, по маякам между блоками натягивают шнур, в зависимости от которого проводят монтаж промежуточных конструкций. Вертикальные швы заполняют бетонной смесью, затем уплотняют штыковой лопатой.

Для правильной укладки фундаментных блоков ФБС необходимо выполнить следующие действия:

• Очистить и смочить блоки водой;
• Установить блоки в углах фундамента и в точках примыкания к периметру здания;
• Проверить совпадение уровня поверхности верхних плоскостей всех блоков;
• Установить маяки между элементами и натянуть по ним шнур;
• Провести монтаж с перевязкой вертикальных швов;
• Заполнить бетонной смесью и уплотнить штыковой лопатой.
